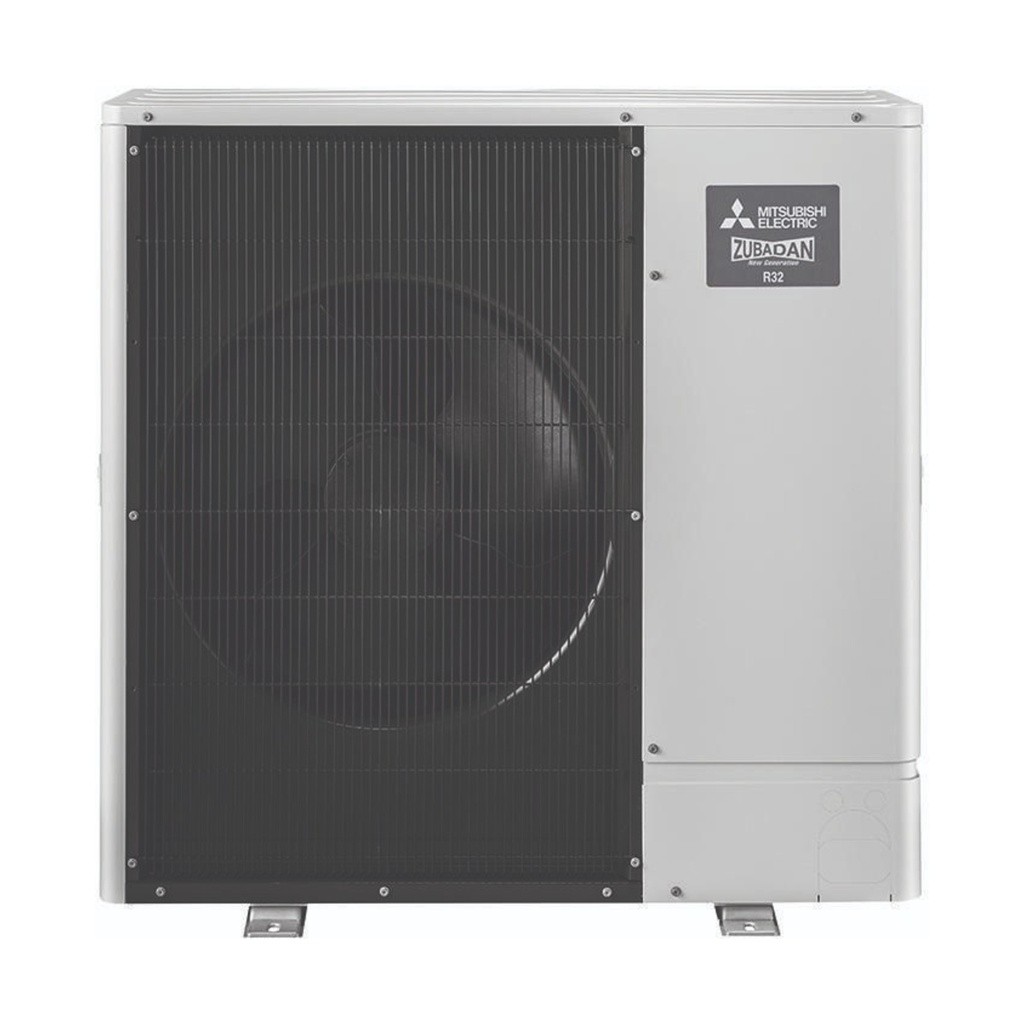

Groupe extérieur seul MITSUBISHI ELECTRIC Ecodan Zubadan PUZ-SHWM100YAA – sans module hydraulique
MITSUBISHI ELECTRIC Ecodan Zubadan Silence PUZ-SHWM100YAA – groupe extérieur seul, 10 kW triphasé R32
Cette fiche concerne uniquement le groupe extérieur PUZ-SHWM100YAA. Le module hydraulique n'est pas inclus. Il fonctionne avec le module mural ERSF-YM9E ou le module Duo ERST30F-YM9EE (ballon de 300 L), à commander séparément.
- Adapté aux radiateurs : eau jusqu'à 70 °C
- Puissant par grand froid : jusqu'à 10,7 kW à -15 °C extérieur (eau 35 °C), fonctionnement jusqu'à -30 °C
- Réversible : chauffage en hiver, rafraîchissement en été avec le module Ecodan
- Silencieux : 44 dB(A) à 1 m
Le produit comprend uniquement le groupe extérieur PUZ-SHWM100YAA. Le module hydraulique n'est pas inclus. Une pompe à chaleur se dimensionne selon la maison (besoins de chaleur, émetteurs, raccordement triphasé) et contient un fluide frigorigène (R32) : la pose et la mise en service doivent être réalisées par un professionnel. Green Pulse SA peut s'en charger en Suisse romande, sur devis.
Caractéristiques techniques
| Référence groupe extérieur | PUZ-SHWM100YAA |
| Module hydraulique à associer | ERSF-YM9E ou ERST30F-YM9EE (non inclus) |
| Chauffage à +7 °C / eau 35 °C | 8,0 kW (2,5 – 10,9), COP 5,05 (en ensemble avec un module Ecodan ERSF-YM9E ou ERST30F-YM9EE) |
| Chauffage maximal à -7 °C | 13,2 kW (eau 35 °C) · 12,6 kW (eau 45 °C) |
| Chauffage maximal à -15 °C | 10,7 kW (eau 35 °C) · 10,3 kW (eau 45 °C) |
| Rafraîchissement (+35 °C / eau 18 °C) | 10,0 kW, EER 4,50 |
| SCOP eau 35 °C / 55 °C | 4,72 (A+++) / 3,61 (A++) |
| Température d'eau | 5 à 70 °C |
| Plage de fonctionnement extérieure | Chauffage -30 à +42 °C · Froid +10 à +52 °C |
| Bruit groupe extérieur | 58 dB(A) puissance · 44 dB(A) à 1 m |
| Dimensions groupe extérieur (H × L × P) | 1 040 × 1 050 × 480 mm – 115 kg |
| Alimentation | Triphasé 400 V + N / 50 Hz – disjoncteur 16 A |
| Fluide frigorigène | R32 – précharge 1,8 kg pour 35 m |
| Liaisons frigorifiques | 2 à 50 m, dénivelé max. 30 m |
Éléments compatibles
Ce groupe extérieur se combine avec l'un de ces modules hydrauliques, chacun avec sa propre fiche, sa référence et son prix :
- Avec le module mural ERSF-YM9E : Module hydraulique seul MITSUBISHI ELECTRIC Ecodan ERSF-YM9E – sans groupe extérieur · ou l'ensemble complet Ensemble MITSUBISHI ELECTRIC Ecodan Zubadan ERSF-YM9E + PUZ-SHWM100YAA – Pompe à chaleur air-eau R32 triphasée
- Avec le module Duo à ballon 300 L ERST30F-YM9EE : Module hydraulique Duo seul MITSUBISHI ELECTRIC Ecodan ERST30F-YM9EE (ballon 300 L) – sans groupe extérieur · ou l'ensemble complet Ensemble MITSUBISHI ELECTRIC Ecodan Duo Zubadan ERST30F-YM9EE + PUZ-SHWM100YAA – Pompe à chaleur air-eau R32 triphasée, ballon 300 L
Photos et caractéristiques : MITSUBISHI ELECTRIC. Chiffres publiés par MITSUBISHI ELECTRIC dans sa documentation technique, et non un engagement de Green Pulse. Voir la gamme PUZ-SHWM sur le site de MITSUBISHI ELECTRIC.
-
Marque
-
Puissance (tranche)
-
Usage
-
Raccordement électrique
-
Type de système
-
Réfrigérant
-
Fonctionne jusqu’à (température extérieure)
-
Puissance
-
Plage de fonctionnement
-
Alimentation électrique
-
Technologie
| Marque | MITSUBISHI ELECTRIC |
| Type de système | Split |
| Réfrigérant | R32 |
| Puissance | 10 kW |
| Plage de fonctionnement | -30 à +42 °C (chauffage) / +10 à +52 °C (froid) |
| Alimentation électrique | Triphasé |
| Technologie | Zubadan Silence |
