Accessoires pour panneaux solaires thermiques
Station solaire, régulation, fixations : les composants qui font qu’une installation solaire thermique produit vraiment, et longtemps.
Un capteur ne chauffe rien tout seul
Sur une installation solaire thermique, le capteur est la partie visible. Ce qui détermine le rendement réel, la sécurité et la durée de vie du système se joue en aval : la façon dont la chaleur est transportée jusqu’au ballon, régulée, stockée, et dont le circuit se protège du gel comme de la surchauffe.
Ces composants — station solaire, régulation et sondes, vase d’expansion, fluide caloporteur, conduites, fixations — sont ce que l’on appelle les accessoires. Ils pèsent peu dans le budget d’une installation, et beaucoup dans son comportement au quotidien : un vase sous-dimensionné, une sonde mal placée ou une fixation inadaptée à la couverture suffisent à dégrader durablement les performances.
Cette page couvre les accessoires des installations solaires thermiques de bâtiment, pour l’eau chaude sanitaire et l’appoint chauffage. Le chauffage solaire de piscine répond à d’autres contraintes et n’est pas traité ici.
Deux familles d’installations, deux listes d’accessoires
Avant de parler d’accessoires, il faut savoir comment le circuit est protégé du gel. C’est ce choix qui commande tout le reste.
Le circuit pressurisé à l’eau glycolée
Le fluide reste en permanence dans les capteurs, sous pression. Sa protection contre le gel vient du glycol qu’il contient. C’est la configuration des systèmes solarothermiques DualSun que nous installons.
Ce choix impose une panoplie complète de sécurité hydraulique : vase d’expansion dimensionné sur le volume du circuit, soupape de sécurité, manomètre, dégazeur, filtre — et un contrôle périodique du fluide caloporteur, qui vieillit.
Le système auto-vidangeable
Ici, le circuit se vide de lui-même. Tant que les capteurs sont assez chauds, la pompe envoie l’eau du réservoir tampon vers la toiture ; dès qu’elle s’arrête, le circuit redescend par gravité et les capteurs se retrouvent vides. C’est le principe du système DrainBack de Daikin, associé aux capteurs Solaris et au ballon HybridCube que nous proposons en boutique.
Conséquence directe sur les accessoires : plus de risque de gel ni de stagnation en capteur, donc pas d’antigel à surveiller — mais des conduites qui doivent être posées avec une pente continue, sans point bas où l’eau pourrait rester.
Accessoires hydrauliques et de régulation

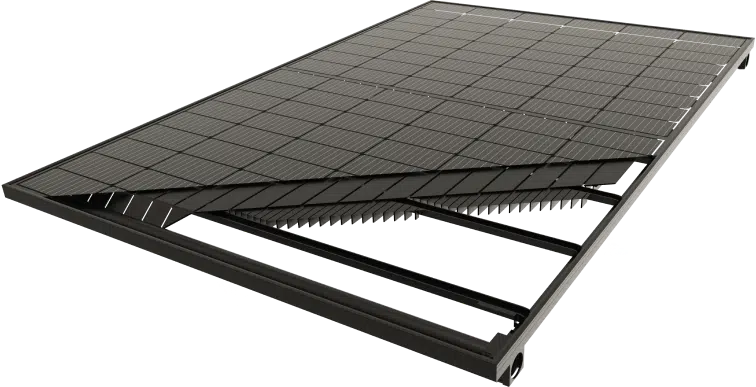

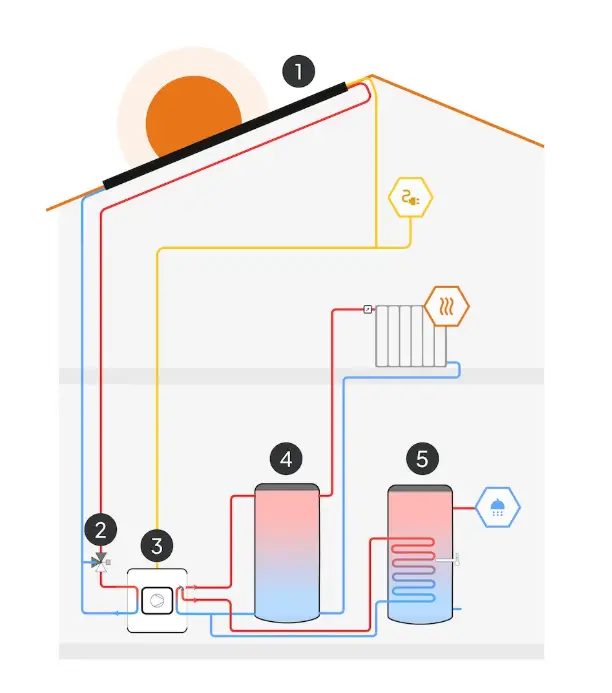

Le circuit primaire commence dans le capteur, où un échangeur récupère la chaleur, et se termine au ballon. Entre les deux, quatre familles d’accessoires font le travail.
La chaleur captée en toiture ne descend pas toute seule jusqu’à votre ballon. Il faut la mettre en mouvement au bon moment, à la bonne vitesse, et arrêter la circulation dès qu’elle deviendrait contre-productive — la nuit, par exemple, où un circuit laissé en marche refroidirait le ballon au lieu de le chauffer.
C’est le rôle de la station solaire et de sa régulation. Le reste des accessoires protège le circuit : de la pression, de l’air, des impuretés et du gel.
Station solaire et circulation
Le bloc qui met le fluide en mouvement et rend le circuit lisible : circulateur, débitmètre, vannes d’isolement et de remplissage, soupape de sécurité et manomètre regroupés sur un même support isolé.
Selon les gammes, ces fonctions sont livrées dans une unité pompe et régulation préassemblée, ou intégrées à la station solaire elle-même. Dans les deux cas, c’est le point où l’installation se règle et se contrôle.
Régulation et sondes
Un régulateur solaire différentiel compare en continu la température du capteur à celle du ballon et ne lance le circulateur que lorsque l’écart rend l’échange utile. C’est l’accessoire qui décide de tout le fonctionnement.
Il s’appuie sur des sondes de température réparties sur le circuit : sonde de capteur, sonde de retour, sonde de ballon et sonde d’alimentation. Leur emplacement compte autant que leur précision.
Sécurité du circuit
Un fluide chauffé se dilate : le vase d’expansion absorbe cette dilatation et se dimensionne sur le volume total du circuit, capteurs compris. La soupape de sécurité évacue la surpression si le circuit sort de sa plage de fonctionnement, et le manomètre rend cette pression lisible à tout moment ; leur tarage est fixé par la notice du fabricant du système installé.
S’y ajoutent le dégazeur et les purgeurs, qui évacuent l’air responsable des bruits et des pertes de débit, et un filtre à maille fine qui protège le circulateur et l’échangeur.
Fluide, conduites et mélange
Sur un circuit pressurisé, le fluide caloporteur est un mélange d’eau et de glycol dont la concentration se fixe d’après la température de gel visée, selon la notice du fabricant. Il se remplit avec un kit dédié et se contrôle dans le temps.
Les conduites solaires sont thermo-isolées, et résistantes aux UV en partie extérieure. Elles existent en longueurs préfabriquées, complétées par des rallonges lorsque la distance entre la toiture et le local technique l’exige. En sortie de ballon, une vanne de mélange thermostatique limite la température envoyée vers les points de puisage.
Accessoires de montage et de fixation
Un capteur pèse lourd, prend le vent et doit tenir trente ans sans percer la couverture. Le jeu de fixation se choisit d’après le type de toiture, jamais l’inverse.
Toiture inclinée

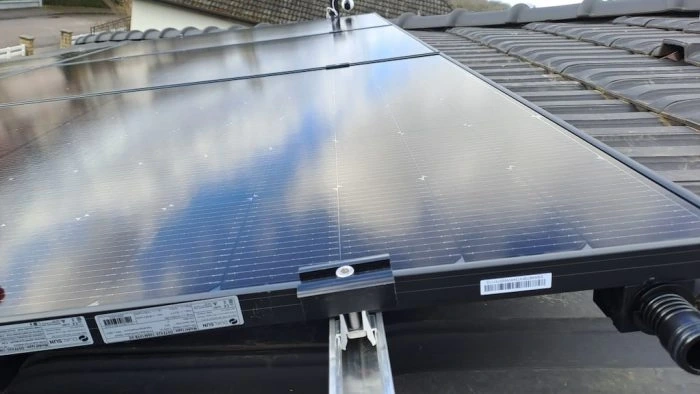

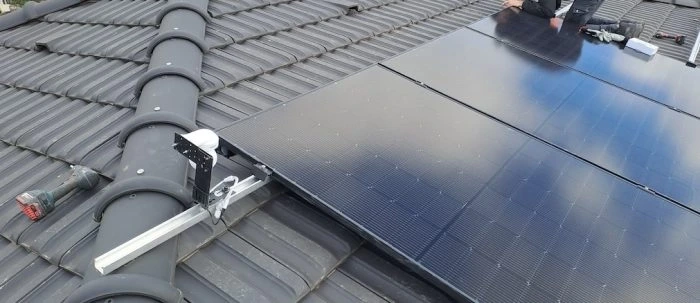

Le principe est toujours le même : des crochets ou pattes adaptés à la couverture, puis des rails de montage sur lesquels les capteurs sont serrés. C’est le crochet qui change d’un toit à l’autre.
Il existe donc un jeu de fixation propre à chaque type de couverture : tuiles, ardoises et couvertures plates, couvertures ondulées, tôle pliée. Ces jeux se complètent de rails de montage, disponibles en plusieurs longueurs selon le nombre de capteurs à aligner.
Toiture plate, passe-toit et raccordements
Sur toiture plate, les capteurs sont posés sur des châssis inclinés, livrés en pack de base pour les premiers capteurs puis en packs d’extension pour les suivants, en version verticale ou horizontale selon l’orientation retenue.
Reste à faire entrer les conduites dans le bâtiment sans compromettre l’étanchéité : c’est le rôle des passe-toit, proposés en plusieurs teintes pour se fondre dans la couverture, et des kits de raccordement prévus soit pour une entrée sous toiture, soit pour une toiture plate.
Dimensionner d’abord, accessoiriser ensuite
La taille du champ de capteurs et le volume de stockage commandent le vase d’expansion, le débit de la station et la longueur des conduites. On ne choisit donc pas les accessoires avant d’avoir posé ces deux chiffres.
Surface de capteurs
Comptez de 0,7 à 1,5 m² de capteurs par habitant selon l’ensoleillement de la région : la fourchette basse dans les zones très ensoleillées, la fourchette haute là où l’ensoleillement est plus modeste.
Volume de stockage
Comptez environ 50 litres de stockage par m² de capteurs. C’est ce volume qui permet d’absorber la production d’une belle journée et de la restituer le soir venu.
Ces ordres de grandeur servent au premier calibrage. Le dimensionnement définitif se fait sur votre bâtiment : orientation et inclinaison de la toiture, profil de consommation, présence ou non d’une pompe à chaleur à coupler.
Un projet solaire thermique ?
Nous étudions votre toiture, votre consommation d’eau chaude et votre installation existante, puis nous vous proposons un système complet — capteurs et accessoires compris, dimensionnés ensemble.
