Le réseau fait la moitié du résultat
Une ventilation ne vaut que par le réseau qui la prolonge. Entre la machine et vos pièces, l’air parcourt plusieurs dizaines de mètres de conduits, traverse des coudes, un caisson de distribution et des bouches de soufflage. Chaque défaut sur ce trajet se paie ensuite tous les jours : débit qui n’arrive pas dans la chambre, sifflement dans le couloir, humidité qui ne part plus de la salle de bains.
C’est pourquoi nous traitons le réseau comme un ouvrage à part entière, avec des composants prévus pour aller ensemble plutôt qu’assemblés au hasard des livraisons. Green Pulse s’appuie sur la gamme de ventilation Ubbink, construite autour de l’étanchéité à l’air du réseau.
Photo : Ubbink
Comment l’air circule dans la maison
L’exemple ci-dessous est celui d’une ventilation double flux. En simple flux, seule la partie extraction et rejet existe : l’air neuf entre par les entrées d’air des fenêtres.
↔ Faites glisser pour voir tout le schéma
Les composants du réseau
Nous ne détaillons pas de références ici : le choix se fait en fonction de votre installation, de la longueur des parcours et du bâtiment.
Photo : Ubbink
Conduits semi-rigides

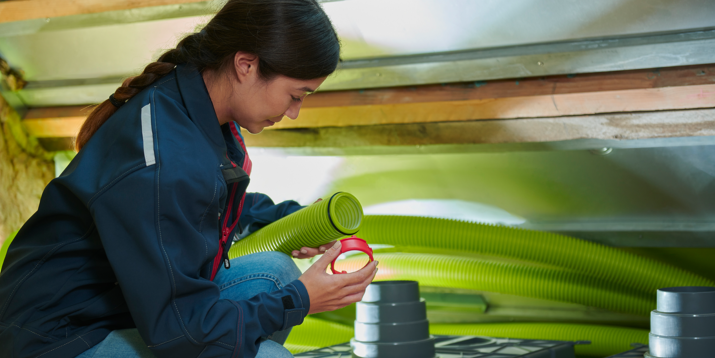

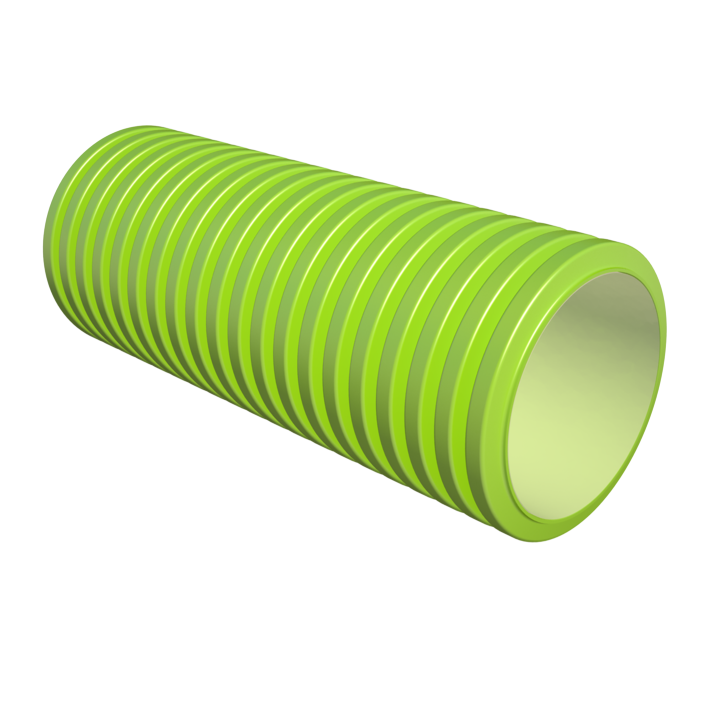

Le cœur du réseau. Assez souples pour suivre le cheminement de la maison, assez rigides pour ne pas s’écraser sous une dalle ou dans un faux plafond. Leur paroi intérieure lisse limite les pertes de charge et l’encrassement, et se nettoie.
Photo : Ubbink
Conduits isolés

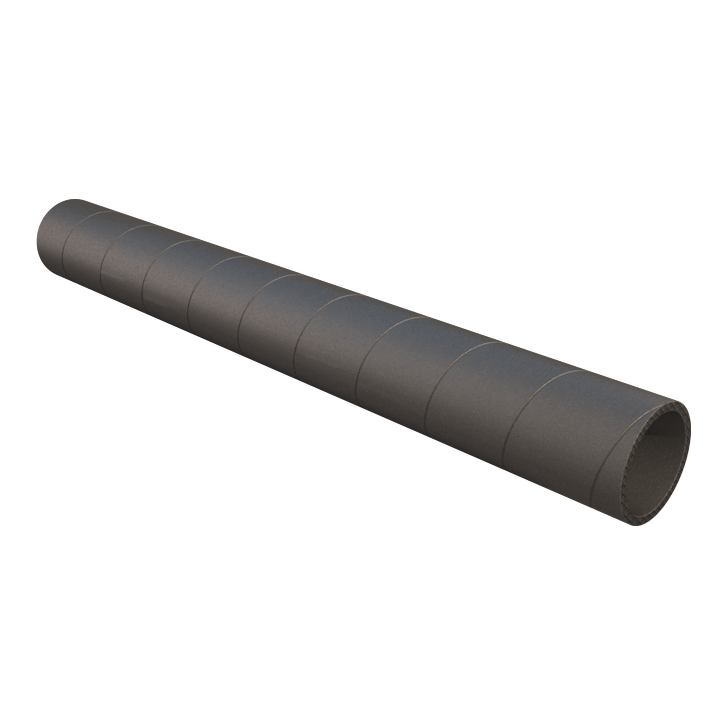

Pour les parcours qui traversent des volumes non chauffés, combles ou garage, ainsi que pour la prise d’air neuf et le rejet. L’isolant évite que l’air froid du conduit fasse condenser l’humidité de la pièce sur sa paroi.
Photo : Ubbink
Gaines isolantes

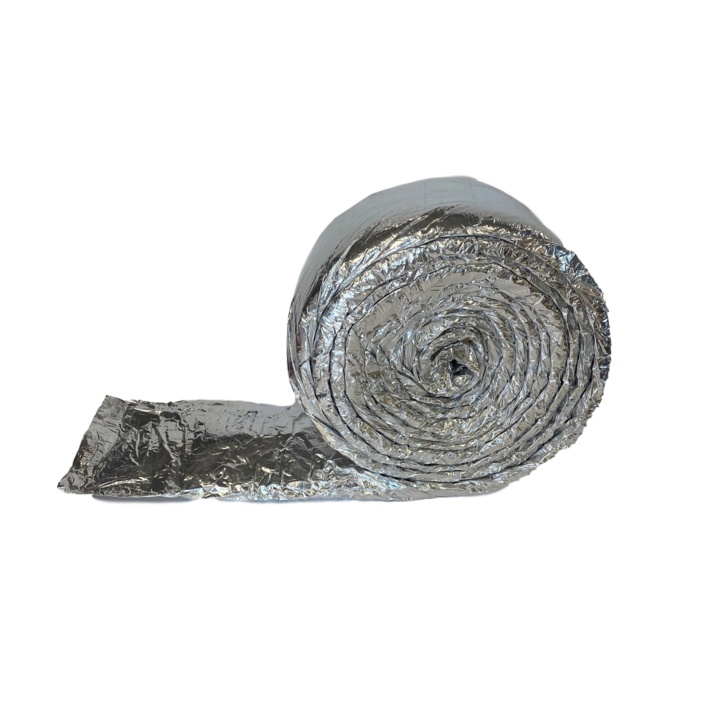

Elles habillent un conduit sur les tronçons sensibles. Elles limitent la condensation et atténuent la transmission du bruit d’une pièce à l’autre par le réseau.
Photo : Ubbink
Caissons de distribution

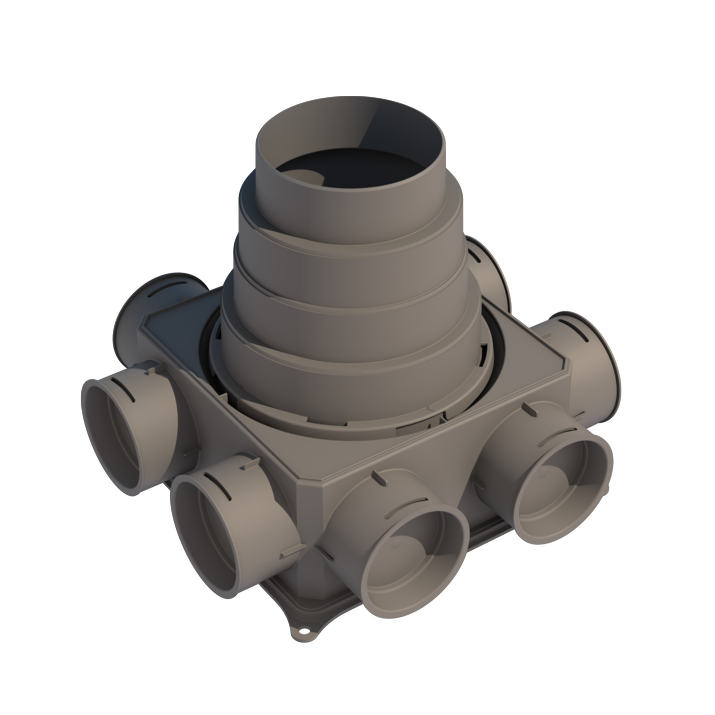

Le point de départ du réseau : un caisson unique d’où repart un conduit indépendant vers chaque pièce. Il simplifie l’équilibrage et permet de reprendre le débit d’une pièce sans toucher aux autres.
Photo : Ubbink
Bouches d’insufflation et d’extraction

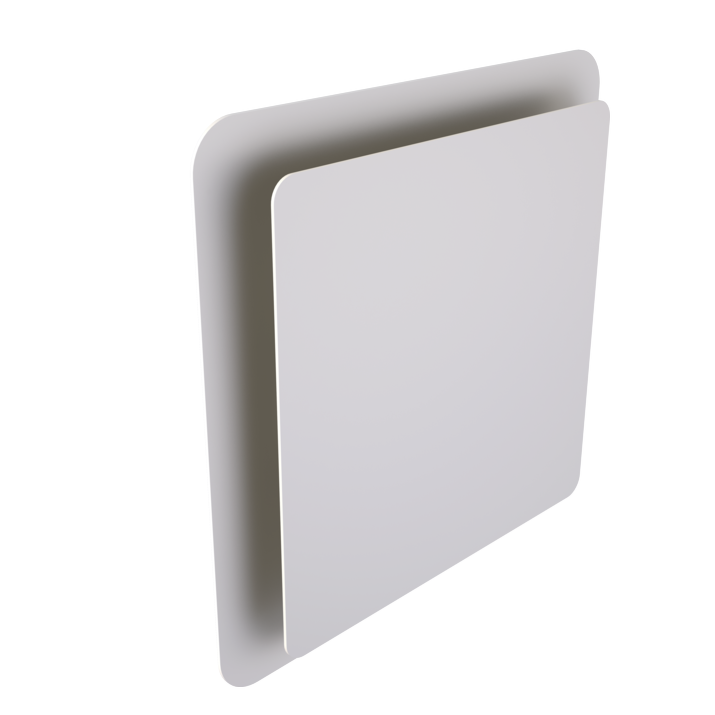

Les seules pièces visibles de l’installation. Insufflation dans le séjour et les chambres, extraction en cuisine, salle de bains et WC. Le réglage se fait bouche par bouche, à la mise en service.
Photo : Ubbink
Sorties de toit et terminaux de façade

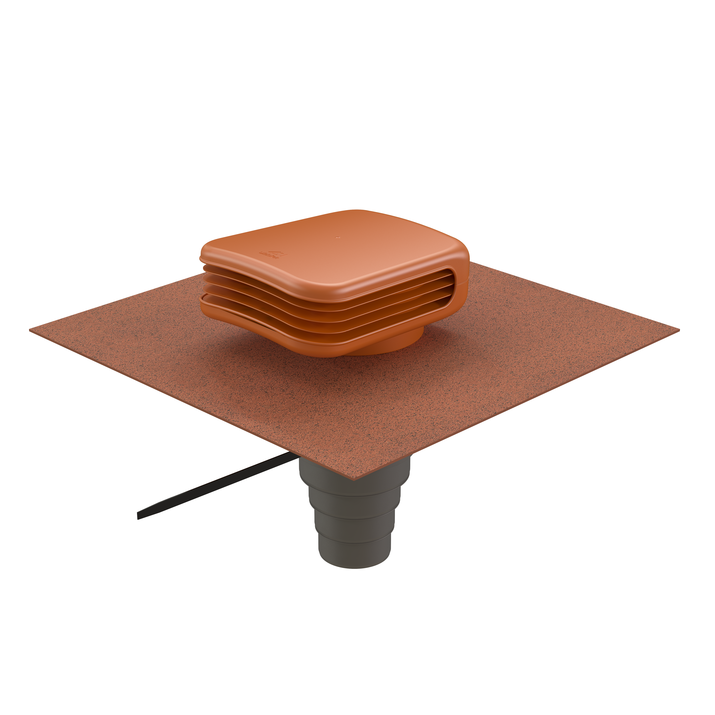

La prise d’air neuf et le rejet de l’air vicié. Leur position, leur écartement et leur étanchéité à la pluie conditionnent la qualité de l’air neuf et la tenue de la toiture.
Ce qu’un réseau bien posé change pour vous
Le débit arrive vraiment dans la pièce
Un réseau étanche et correctement dimensionné amène dans la chambre l’air que la machine annonce. C’est la différence entre une ventilation qui fonctionne et une ventilation qui tourne.
Le silence
Les sifflements et les bruits de gaine viennent presque toujours du réseau : section trop faible, coude serré juste derrière une bouche, conduit écrasé. Ils se règlent à la pose, difficilement après.
Un air neuf réellement neuf
La prise d’air et le rejet doivent être suffisamment écartés, et placés loin des sources de pollution. Mal positionnés, ils font respirer à la maison l’air qu’elle vient d’évacuer.
Un réseau qui s’entretient
Conduits à paroi lisse, caisson accessible, bouches démontables : l’entretien devient une visite de routine au lieu d’un chantier.
Prise d’air et rejet : les deux points sensibles
Ce sont les seuls éléments du réseau exposés à la pluie, au gel et aux feuilles. Ils sont aussi ceux qui déterminent la qualité de l’air que vous respirez.
Photo : Ubbink

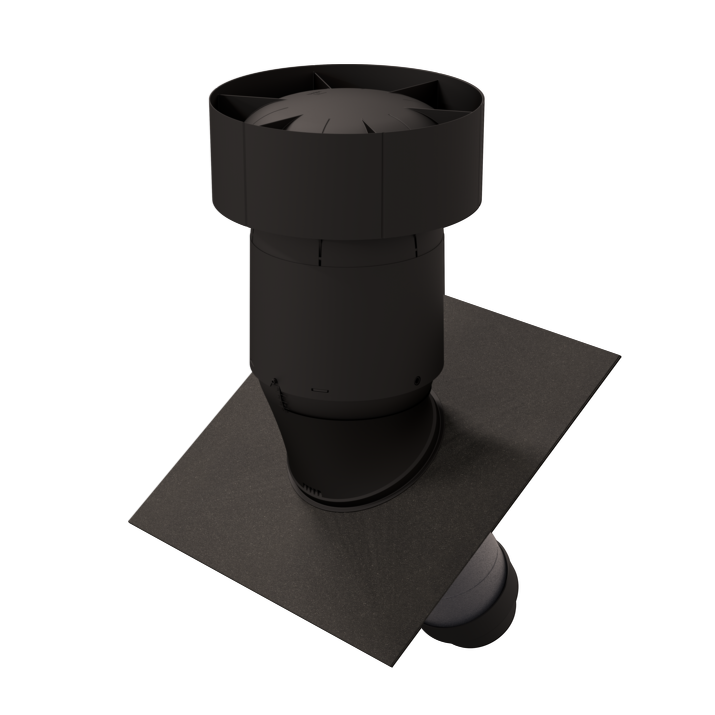

La prise d’air neuf se place en façade ou en toiture, à l’écart d’une route passante, d’une sortie de chaudière ou d’un local à poubelles. Elle est protégée de la pluie et des insectes, et reste accessible pour être contrôlée.

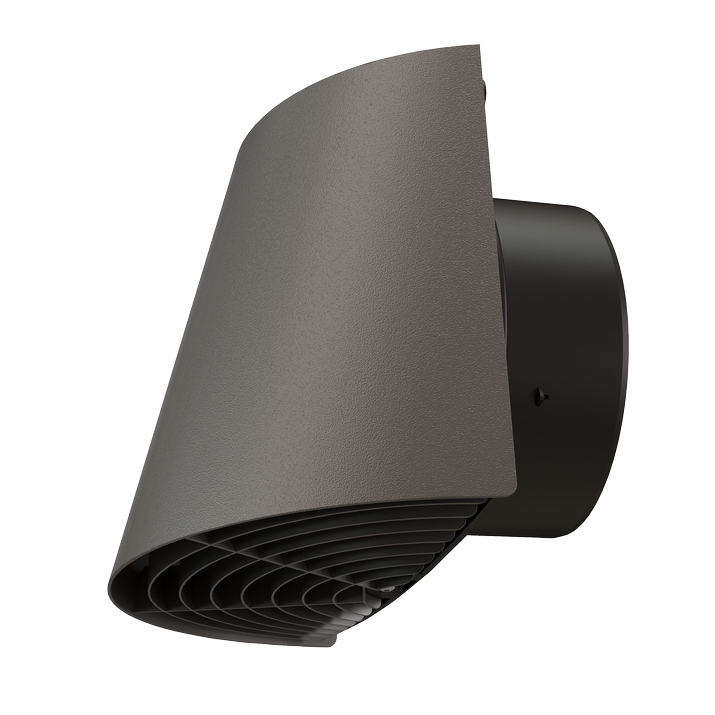

Le rejet d’air vicié part en toiture, à distance de la prise d’air et des fenêtres. La sortie de toit doit assurer l’étanchéité de la couverture aussi bien que le passage de l’air.
Photo : Ubbink
L’étanchéité du réseau
C’est le sujet sur lequel Ubbink construit toute sa gamme, et c’est le défaut le plus fréquent sur les réseaux que nous reprenons. Un raccord qui fuit ne se voit pas, ne s’entend pas, et pourtant il change tout le comportement de l’installation.
L’air qui s’échappe en route n’arrive pas dans la pièce : certaines pièces se retrouvent sur-ventilées, d’autres plus du tout. L’humidité stagne là où elle devrait être évacuée. Et le ventilateur compense en travaillant davantage, ce qui consomme et use la machine.
Les manchons d’étanchéité, les joints et les colliers prévus pour la gamme ne sont donc pas de la quincaillerie : ce sont eux qui font tenir la performance annoncée sur le papier.
Photo : Ubbink
Les défauts que nous rencontrons le plus souvent
- Conduit écrasé sous une dalle ou plié à angle vif derrière une bouche.
- Raccords simplement emboîtés, sans joint ni collier : le réseau fuit sur toute sa longueur.
- Conduit non isolé traversant des combles froids, avec de la condensation à la clé.
- Prise d’air et rejet trop rapprochés, ou prise d’air au-dessus d’une source de pollution.
- Caisson de distribution inaccessible, enfermé dans un faux plafond sans trappe.
- Bouches jamais réglées après la mise en service : les débits ne correspondent à rien.
Les questions qui déterminent le bon choix
Vous n’avez pas à y répondre seul : ce sont celles que nous posons lors de la visite.
- S’agit-il d’une ventilation simple flux ou double flux, dans un bâtiment neuf ou en rénovation ?
- Où passe le réseau : dalle, faux plafond, combles, gaine technique ?
- Quelle est la longueur du parcours jusqu’à la pièce la plus éloignée ?
- Le local technique et le caisson resteront-ils accessibles pour l’entretien ?
- Où peut-on sortir en toiture ou en façade sans gêner le voisinage ?
- Reprenons-nous un réseau existant, et dans quel état est-il ?
Un projet de ventilation, ou un réseau qui ne donne pas satisfaction ?
Nous nous déplaçons, nous mesurons ce qui sort réellement des bouches, et nous vous disons ce qui se répare et ce qui se remplace.
