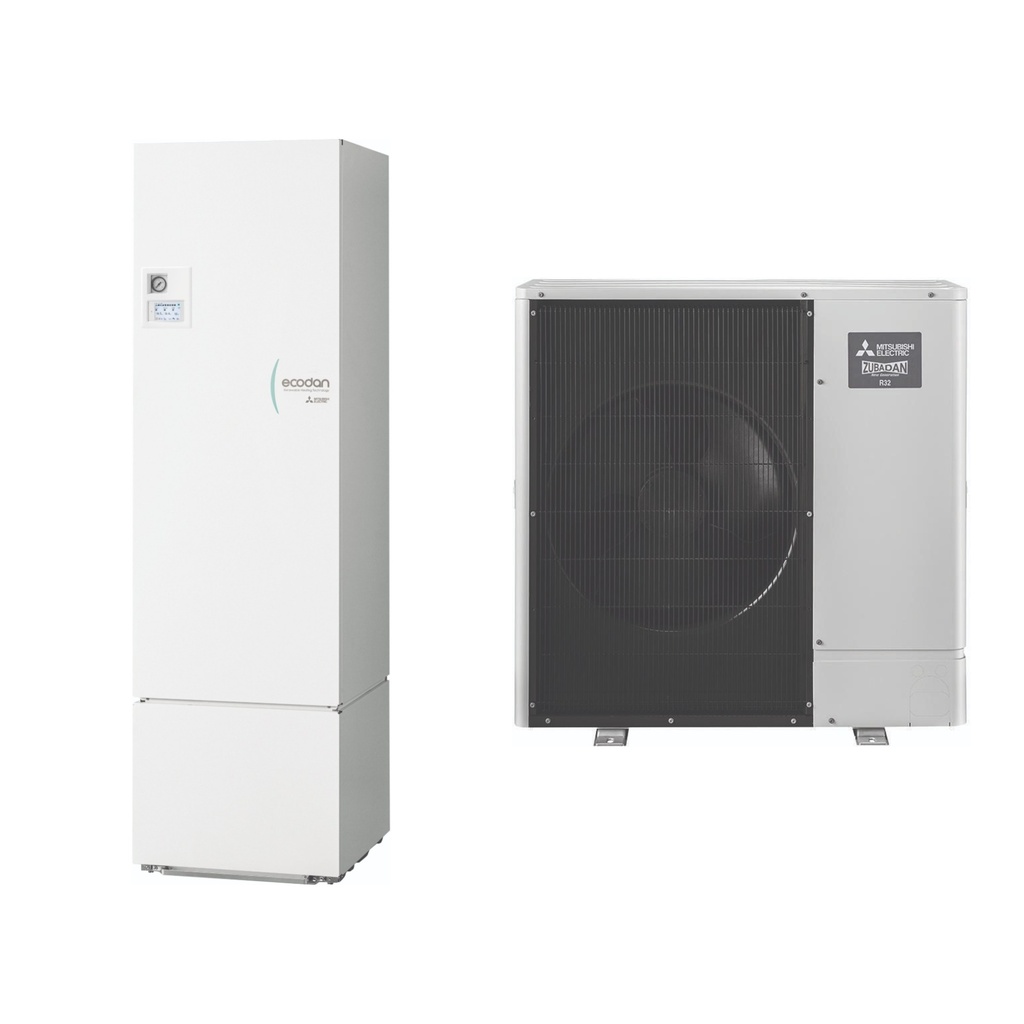

Ensemble MITSUBISHI ELECTRIC Ecodan Duo Zubadan ERST30F-YM9EE + PUZ-SHWM120YAA – Pompe à chaleur air-eau R32 triphasée, ballon 300 L
MITSUBISHI ELECTRIC Ecodan Duo Zubadan Silence 12 kW – pompe à chaleur air-eau split pour la rénovation, ballon 300 L intégré
L'Ecodan Duo Zubadan Silence de MITSUBISHI ELECTRIC remplace une chaudière au mazout ou au gaz sur un chauffage central à eau : radiateurs ou chauffage au sol. Elle capte la chaleur de l'air extérieur pour chauffer l'eau du circuit et l'eau chaude sanitaire, et reste performante par grand froid.
- Adaptée aux radiateurs : eau jusqu'à 70 °C
- Puissante par grand froid : jusqu'à 12,3 kW à -15 °C extérieur (eau 35 °C), fonctionnement jusqu'à -30 °C
- Eau chaude et rafraîchissement : ballon d'eau chaude de 300 L intégré au module, et rafraîchissement de la maison en été
- Efficace : classe A+++ pour un chauffage au sol (eau à 35 °C) et A++ pour des radiateurs (eau à 55 °C)
L'ensemble comprend le groupe extérieur PUZ-SHWM120YAA et le module hydraulique Duo au sol avec ballon d'eau chaude de 300 L ERST30F-YM9EE, avec appoint électrique de 9 kW et commande à écran tactile. Une pompe à chaleur se dimensionne selon la maison (besoins de chaleur, émetteurs, raccordement triphasé) et contient un fluide frigorigène (R32) : la pose et la mise en service doivent être réalisées par un professionnel. Green Pulse SA peut s'en charger en Suisse romande, sur devis.
Caractéristiques techniques
| Référence groupe extérieur | PUZ-SHWM120YAA |
| Référence module hydraulique | ERST30F-YM9EE |
| Chauffage à +7 °C / eau 35 °C | 10,0 kW (2,5 – 12,9), COP 4,90 |
| Chauffage maximal à -7 °C | 14,9 kW (eau 35 °C) · 14,1 kW (eau 45 °C) |
| Chauffage maximal à -15 °C | 12,3 kW (eau 35 °C) · 12,1 kW (eau 45 °C) |
| Rafraîchissement (+35 °C / eau 18 °C) | 12,0 kW, EER 4,50 |
| SCOP eau 35 °C / 55 °C | 4,63 (A+++) / 3,61 (A++) |
| Eau chaude sanitaire | 300 L, profil de soutirage XL, efficacité 125 % (A+) |
| Température d'eau | 5 à 70 °C |
| Plage de fonctionnement extérieure | Chauffage -30 à +42 °C · Froid +10 à +52 °C |
| Bruit groupe extérieur | 58 dB(A) puissance · 45 dB(A) à 1 m |
| Bruit module intérieur | 41 dB(A) puissance · 29 dB(A) à 1 m |
| Dimensions groupe extérieur (H × L × P) | 1 040 × 1 050 × 480 mm – 126 kg |
| Dimensions module hydraulique (H × L × P) | 2 050 × 595 × 680 mm – 112 kg à vide |
| Alimentation | Triphasé 400 V + N / 50 Hz |
| Appoint électrique | 9 kW (3 + 6 kW) |
| Fluide frigorigène | R32 – précharge 1,8 kg pour 30 m |
| Liaisons frigorifiques | 2 à 50 m, dénivelé max. 30 m |
Éléments compatibles
Ce modèle existe aussi en éléments séparés, chacun avec sa propre fiche, sa référence et son prix :
- Module hydraulique seul : Module hydraulique Duo seul MITSUBISHI ELECTRIC Ecodan ERST30F-YM9EE (ballon 300 L) – sans groupe extérieur
- Groupe extérieur seul : Groupe extérieur seul MITSUBISHI ELECTRIC Ecodan Zubadan PUZ-SHWM120YAA – sans module hydraulique
- Ensemble complet : Ensemble MITSUBISHI ELECTRIC Ecodan Duo Zubadan ERST30F-YM9EE + PUZ-SHWM120YAA – Pompe à chaleur air-eau R32 triphasée, ballon 300 L (cette fiche)
Photos et caractéristiques : MITSUBISHI ELECTRIC. Chiffres publiés par MITSUBISHI ELECTRIC dans sa documentation technique, et non un engagement de Green Pulse. Voir la fiche technique Mitsubishi de cet ensemble.
-
Marque
-
Puissance (tranche)
-
Usage
-
Raccordement électrique
-
Type de système
-
Type de module intérieur
-
Réfrigérant
-
Fonctionne jusqu’à (température extérieure)
-
Température d’eau maximale
-
Puissance
-
Plage de fonctionnement
-
Fonction
-
Température d'eau départ
-
Alimentation électrique
-
Technologie
| Marque | MITSUBISHI ELECTRIC |
| Type de système | Split |
| Type de module intérieur | Module au sol avec ECS intégrée |
| Réfrigérant | R32 |
| Puissance | 12 kW |
| Plage de fonctionnement | -30 à +42 °C (chauffage) / +10 à +52 °C (froid) |
| Fonction | Chauffage / Rafraîchissement / ECS |
| Température d'eau départ | jusqu'à 70°C |
| Alimentation électrique | Triphasé |
| Technologie | Zubadan Silence |
